O quadro de distribuição é o componente responsável pela proteção, comando e seccionamento dos circuitos elétricos em edificações residenciais, comerciais e industriais. Ele abriga disjuntores, barramentos e dispositivos de proteção, garantindo o controle e a segurança das instalações. Sua correta especificação é essencial para o desempenho e a manutenção dos sistemas elétricos prediais.

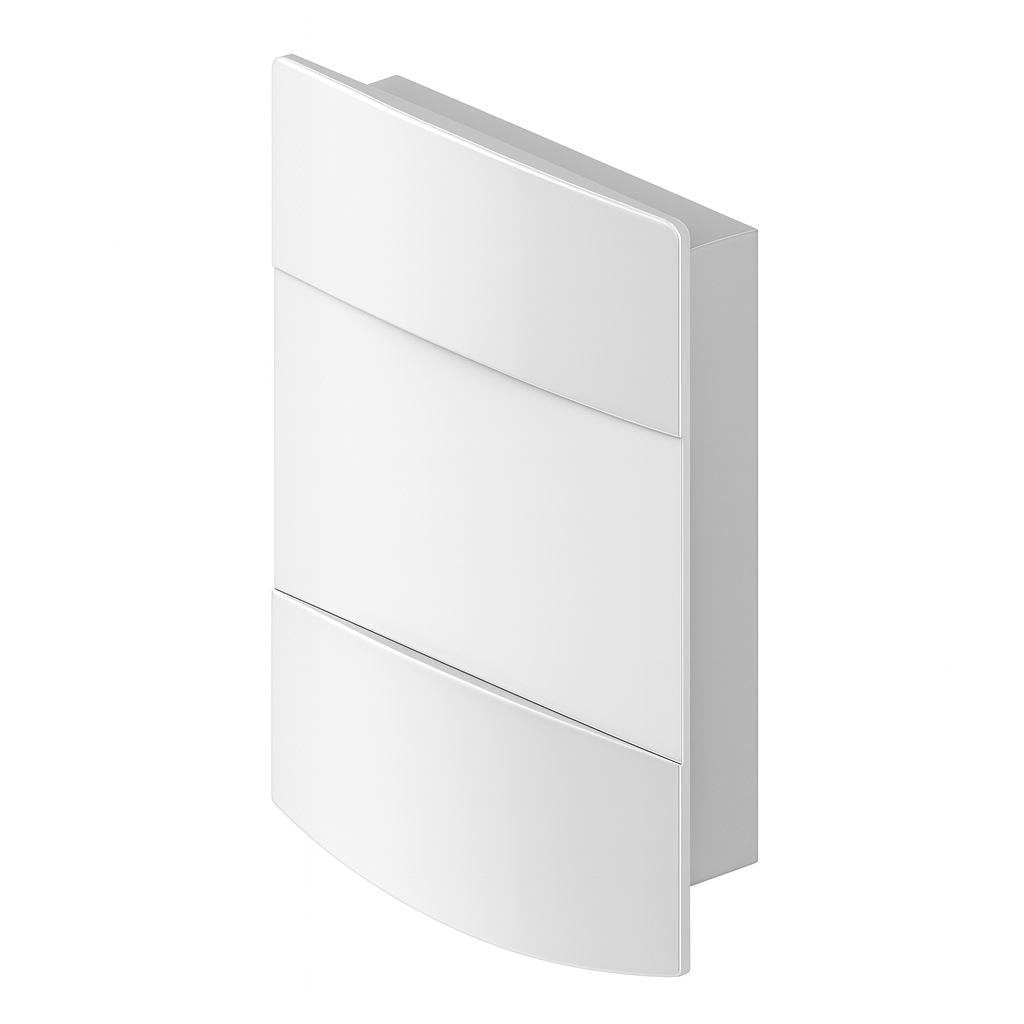

O objeto BIM foi desenvolvido para integração em projetos elétricos e arquitetônicos no Revit, apresentando dimensões, volumes e pontos de conexão compatíveis com a instalação real. Essa modelagem permite ao projetista posicionar o quadro com precisão, assegurando a conformidade com as normas técnicas e a coordenação entre arquitetura e infraestrutura elétrica.
